ANSI/TIA/EIA-568-B Estándar de cableado de telecomunicaciones en edificios comerciales
Introducción
ANSI/TIA-568 es un set de estándares desarrollado por
la Telecommunications Industry
Association referido al cableado comercial para productos y servicios
de telecomunicaciones.
El estándar ANSI/TIA-568 se publicó por primera vez en 1991,
luego en 1995, en 2001 y en 2009 las revisiones A, B y C respectivamente. El
estándar actual es la versión ANSI/TIA-568D.
Lo más distintivo de esta norma, es la asignación de
pines/pares para cable de par trenzado equilibrado de 100
Ω y 8 conductores. Dicha asignación se denomina T568A y T568B.
Historia
A principios de 1985, miembros de la Industria de Telecomunicaciones se empezaron a preocupar
por la falta de normas para el cableado.
La EIA encabezó el desarrollo de uno, distribuyéndolo en 3 grupos:
*
TR-41.8.1 Cableado en edificios comerciales e industriales
*
TR-41.8.2 Cableado en residencia y edificios pequeños
*
TR-41.8.3
Arquitectura de edificios de telecomunicaciones
En 1988 la TIA se incorporó a estos grupos de trabajo para
finalizar y publicar la primera versión de una norma en 1991, llamada: “TIA/EIA-568
- Norma para Cableado de Telecomunicaciones en Edificios Comerciales”
Norma desarrollada por la TIA/EIA que se refiere a las instalaciones de cableado estructurado.
TIA/EIA-568-B.1 Indica los requerimientos generales
TIA/EIA-568-B.2 Componentes de
cableado de Par Trenzado Balanceado
TIA/EIA-568-B.3 Componentes de fibra óptica
El estándar TIA/EIA-568 se desarrolló gracias a la
contribución de más de 60 organizaciones, incluyendo fabricantes, usuarios
finales, y consultores. Los trabajos para la estandarización comenzaron
en 1985, cuando la “Asociación para la Industria de las
Comunicaciones y las Computadoras” (CCIA) solicitó a la “Alianza de Industrias
de Electrónica” (EIA), una organización de normalización, que definiera un estándar para el
cableado de sistemas de telecomunicaciones. EIA acordó el desarrollo de un
conjunto de normas, y se formó el comité TR-42,1
para desarrollar el trabajo. Este, sigue siendo mantenido por el TR-42, pero
EIA ya no existe por lo cual ha sido eliminado del nombre.
La primera revisión del estándar, TIA/EIA-568-A.1-1991, se
emitió en 1991 y fue actualizada en 1995. La demanda comercial de sistemas de
cableado aumentó fuertemente en aquel período, debido a los avances de
tecnológicos con respecto a ordenadores personales y redes de comunicación de
datos. El desarrollo de cables de par trenzado de altas prestaciones y la
popularización de fibras ópticas, llevaron también a actualizaciones
significativas en el estándar. Dichos cambios fueron reflejados en la revisión
C en 2009 y posteriormente reemplazados con la serie D 2
|
|
|
El TIA/EIA-568-B especifica los cables que deberían estar
terminados utilizando las asignaciones pin/par del T568A, "u
opcionalmente, por el [T568B] si fuera necesario acomodar ciertos sistemas de
cableado de 8 pines." A pesar de esta instrucción, muchas organizaciones
continúan implementando el T568B por varias razones, principalmente asociados
con la tradición (el T568B es equivalente al AT&T 258A). Las recomendaciones
de Telecomunicaciones Federales de los Sistemas de Comunicación Nacional de
Estados Unidos no reconocen T568B.
El color primario de los pares es: azul (par 1), naranja
(par 2), verde (par 3) y marrón (par 4). Cada par consiste en un conductor de
color sólido y un segundo conductor que es blanco con una línea del mismo
color. Las asignaciones específicas de pares de pines de conectores varían
entre los estándares T568A y T568B.
Los estándares 568A y 568B tienen una gran cantidad de casos
de uso, pero el estándar 568A parece ser el más común en las redes actuales.4
Cableado
Respecto al estándar de conexión, los pines en un
conector RJ-45 modular están numerados del 1 al 8, siendo el pin 1
el del extremo izquierdo del conector, y el pin 8 el del extremo derecho. Los
pines del conector hembra (jack ) se numeran de la misma manera para que
coincidan con esta numeración, siendo el pin 1 el del extremo derecho y el pin
8 el del extremo izquierdo.

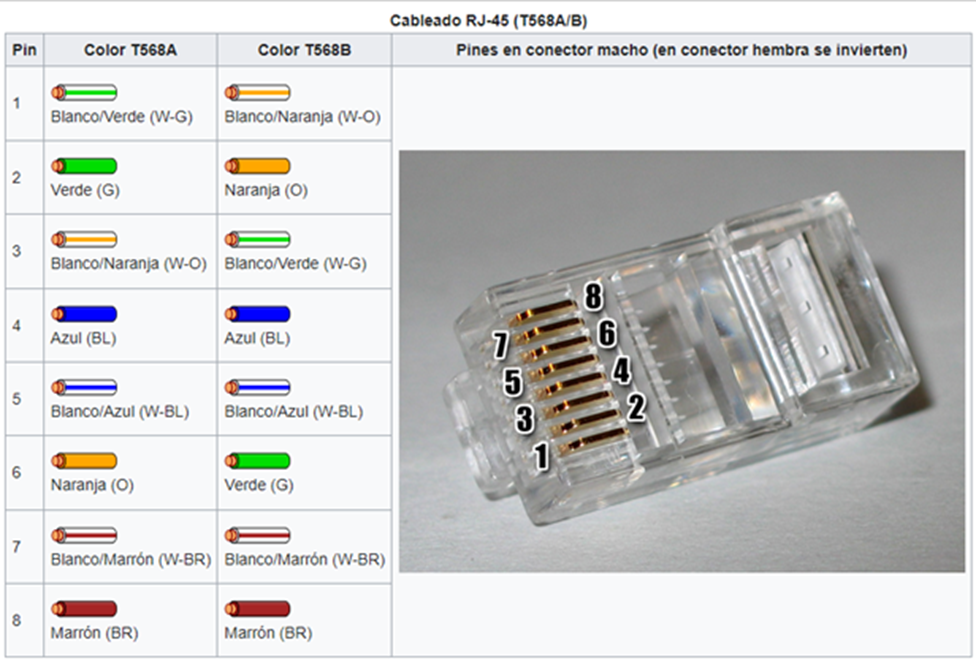

La asignación de pares de cables son como sigue:
Nótese que la única diferencia entre T568A y T568B es que
los pares 1, 2, 3 y 6 (Naranja y Verde) están alternados. Ambos estándares
conectan los cables "directamente", es decir, los pines 1 a 8 de cada
extremo se conectan con los pines 1 a 8, respectivamente, en el otro. Asimismo,
los mismos pares de cables están emparejados en ambos estándares: pines 1-2, 3-
6, 4-5 y 7-8. Y aunque muchos cables implementan pequeñas diferencias
eléctricas entre cables, estos efectos son inapreciables, de manera que los
cables que utilicen cualquier estándar son intercambiables.
Además esta norma debe ser utilizada para impedir la interferencia
por señales electromagnéticas generadas por cada hilo, de manera que pueda
aprovechar el cable a una mayor longitud sin afectar en su rendimiento, es
decir a la mayor velocidad; por eso los cables de red deben ser resistentes a
la interferencia externa, tales como las ondas electromagnéticas de impresoras,
monitores, teléfonos, unidades de aire acondicionado u otros equipos
eléctricos. Tal interferencia distorsiona la señal transmitida, ocasionando
errores.
Por eso también además se catalogan las conexiones bajo las
categorías Cat 5, (inferior a 100Mbps) y Cat 6 (superior a 100Mbps);5
aunque ambos estándares de conexión de los pines, T568A y T568B, se utilizan
para Cat 5 y para Cat 6, en ambos se utilizan los pares trenzados del cable
para reducir las interferencias, pero el T568A tiene una mayor inmunidad; sin
olvidar que el cable Cat 6 utiliza un mejor aislamiento y más vueltas del
aislante.
Otra fuente importante de interferencia es la señal de los
otros hilos, adicional a utilizar la conexión de los pines T568A, el cable Cat
6 reduce esta interferencia separando los pares de cables con una tablilla de
plástico que recorre toda la longitud del cable; pero en el conector Cat 6 tipo
RJ-45, hay una especie de plantilla plástica para evitar el contacto de los
cables dentro del conector, pero hay que tener cuidado tratando de desentorchar
lo mínimo posible los pares (el cable), además de quitar el mínimo de
forro/aislante
Definicion de NORMA TIA/EIA - 568 - B
Especifica un sistema de cableado genérico a fin de proveer
un sistema de transporte de información con redes externas por un medio común y
establece los requisitos de funcionamiento para dicho sistema de cableado, como
lo son:
· Requisitos de componentes
· Limitaciones de distancias de cableado
· Configuraciones de tomas / conectores
· Topología
Con la estructuración del sistema de cableado, se busca
obtener los siguientes beneficios:
· Flexibilidad
· Asegurar compatibilidad de tecnología
· Reducción de falla
· Traslados, adiciones y cambios rápidos.
En esta Norma se subdivide el sistema de cableado en seis
Subsistemas:
· Subsistema Área de trabajo.
· Subsistema Horizontal.
· Subsistema Vertical o “Backbone”
Ascendente.
· Subsistema de Administración.
· Subsistema de Sala de Equipos.
· Subsistema de “Campus”
Esta subdivisión tal y como se ilustra en la siguiente
figura, es de tipo espacial en la cual están diferenciados los requerimientos y
requisitos de componentes requeridos.
El Esquema de Conexión Típico de un Sistema de Cableado,
subdividido siguiendo las definiciones expuestas por el estándar EIA/TIA 568 se
ilustra acontinuación:
Un aspecto muy importante dentro de la especificación
de un cableado estructurado, son las conexiones, éstas permiten que el flujo de
información desde el cuarto de telecomunicaciones hasta el usuario sea
efectuado correctamente. Para que las conexiones sean seguras y confiables, es
necesario el uso de accesorios de conexión tales como: contactos de
desplazamiento de aislante, tomas, conectores, regletas, patch panels, cables,
etc.
Los cables de conexión deben ser fabricados de múltiples
hilos y deben llenar los mismos requerimientos que el cable horizontal con
excepción de la atenuación. En la siguiente figura se especifica la asignación
del pin par en el conector de 8 posiciones:
Requerimientos Generales
Los componentes que conforman un cableado estructurado son:
1.- Instalaciones de entrada
2.- Cuarto de equipo
3.- Cableado vertical o dorsal (backbone)
4.- Cuarto de
Telecomunicaciones (Armario de Telecomunicaciones)
5.-
Cableado Horizontal
6.- Área de trabajo
Instalación de Entrada
Consiste en los cables, equipos de conexión y elementos de protección y
el equipo necesario para conectar los elementos exteriores de la planta a los elementos de adentro
Es la entrada del Servicio Público de Telecomunicaciones
Puede contener vías de cableado vertical que conecten a otros edificios Debe estar
diseñado de acuerdo a la norma TIA/EIA-569-A
La protección eléctrica es gobernada por los códigos y normas eléctricos. El cableado dorsal entre edificios y las antenas pueden requerir elementos de protección
Los elementos de unión y aterrizaje deben seguir la norma TIA/EIA-607 El cableado dorsal para Campus debe seguir la norma TIA/EIA-758
Cuarto de Equipo
Puede contener el MC (Main Cross Connect) o IC (intermediate
cross connect), usado en la jerarquía de cableado vertical, dorsal o backbone
Es distinto al Armario o Cuarto de telecomunicaciones ya que contiene
el equipo que administra toda la red local, no sólo una sección
o un piso
Puede proveer alguna o todas las funciones del Armario o Cuarto de Telecomunicaciones
Todas las conexiones en el Cuarto de Equipo deben ser realizadas a través de una conexión cruzada o directa (interconexión).
Conexión Cruzada
Se utiliza cuando se requiere conectar dos equipos de conexión.
Ej. dos computadoras, dos switches o dos paneles de parcheo entre sí
Los pares 2 y 3 (pines 1,2,3 y 6) se encuentran invertidos
Los pares 1 y 4 (pines 4,5, 7 y
8) se encuentran 1 a 1
Conexión Directa
Se utiliza cuando se requiere conectar un equipo de conexión a un equipo común
Ej. una computadora o un panel de parcheo a un hub o a un switch
Cableado vertical, dorsal o backbone
El cableado vertical realiza la interconexión entre el Cuarto de Equipo y cada uno de los Armarios o Cuartos de Telecomunicaciones.
|
|
Debe de ser diseñado para soportar crecimiento en un periodo entre 3 y
10 años
Incluye:
* Cables verticales
* Conexiones cruzadas principales e intermedias
* Terminaciones mecánicas (conectores)
* Cordones de parcheo para conexiones cruzadas
Cables reconocidos
* Cable par trenzado (UTP o ScTP)1
* Cable de fibra óptica multimodo (62.5/125 mm ó 50/125 mm) 2
* Cable de fibra óptica monomodo (9/125 mm) 2
 |
|||
La conexión debe ser topología en estrella
* No más de 2 niveles de conexiones cruzadas
* Sólo 1 conexión intermedia (IC) entre el MC y el HC

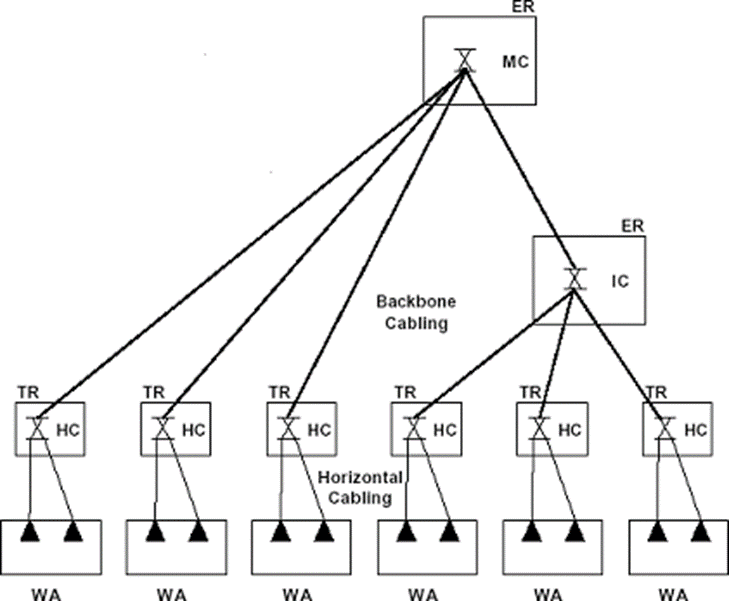

ER --> Cuarto de Equipo
HC --> Conexión cruzada horizontal
IC --> Conexión cruzada intermedia
MC --> Conexión cruzada principal
TR --> Armario
o Cuarto de Telecomunicaciones
> --> Salida de telecomunicaciones
WA --> Area de Trabajo
Armario o Cuarto de Telecomuicaciones
Deben ser diseñados de acuerdo a la norma TIA/EIA 569-A
Cables reconocidos:
* Cable par trenzado (UTP o ScTP) 1
* Cable de fibra óptica multimodo (62.5/125 mm ó 50/125 mm) 2
* Cable de fibra óptica monomodo (9/125 mm) 2
Cableado Horizontal
Es el cableado que se extiende y realiza la interconexión entre el Cuarto o Armario de Telecomunicaciones y
el Área de Trabajo
Funciones y sistemas que deben ser considerados durante el diseño:
* Servicios de voz
* Servicios de datos
* Video
* Redes de Área Local (LAN)
* Otros sistemas de señalización (sistemas como fuego, seguridad, etc.)
Debe ser planeado para:
* Crecimientos
* Reducir mantenimiento y reubicaciones
No se permite realizar empalmes o instalarse cerca de aires
acondicionados
Debe ser diseñado de acuerdo a la norma TIA/EIA 569-A
Planificación
Mínimo dos conectores en cada área de trabajo (Voz / Datos)
* El primero debe ser un cable par trenzado mínimo de categoría 5E o superior (UTP)1
* El segundo debe ser uno de los siguientes cables mencionados:
* Cable par trenzado (UTP o ScTP) 1
* Dos fibras ópticas multimodo (62.5/125 mm ó 50/125mm) 2
La conexión debe ser topología en estrella
Area de Trabajo
Mínimo de dos conectores RJ45 por
Área de Trabajo
Instalación junto a las tomas de corriente eléctricas necesarias (con canalizaciones separadas)
Puntos De Consolidación
g Deben estar localizados en lugares fácilmente accesibles y de forma permanente, tales como columnas
y paredes permanentes del edificio
g No debe estar localizado en áreas obstruidas
g Su uso en techo falso es aceptable si cumple con lo anterior
Salidas De Múltiples Usuarios (Muto)
g Deben estar localizados en lugares fácilmente accesibles y de forma permanente, tales como columnas
y paredes permanentes del edificio
g Su uso en techo falso no es aceptable
Caracteristica
Una caracteristica mas conocida es del TIA/ELA568-B1. T568Aes la definicion de las asignaciones pin /par para el par trenzado balanceado de de 100 para ocho conductores como los cables UTP de categoria 3 5 y 6 estaS asignaciones son llamadas T568 Y T568B u ordes de conexiones para cabls en RJ45 ocho pines modulares y jacks esta definiciones consumen solo una de las 468 paginas de los documentos una cantidad desproporcionada esto es debido aque los cables que estan terminados con diferentes estandares en cada terminacion no funcionara correctamente.
Presentación
de PowerPoint (epn.edu.ec)
https://tiaonline.org/standards-committees/tr-42/
↑ https://global.ihs.com/doc_detail.cfm?item_s_key=00378460
↑ https://web.archive.org/web/20110817164505/http://www.tiaonline.org/news_events/press_room/press_releases/2009/PR-312_TIA_Publishes_New_Cabling_Standards.cfm
↑ Meyers, Mike: Network+ Certification
All-in-One Exam Guide, Third Edition, McGraw Hill Companies, 2004, p. 128.
↑ http://www.broadbandutopia.com/caandcaco.html
↑ http://www.ehowenespanol.com/especificaciones-cables-cat-5-cat-6-info_197062/
No hay comentarios:
Publicar un comentario
